產品概述

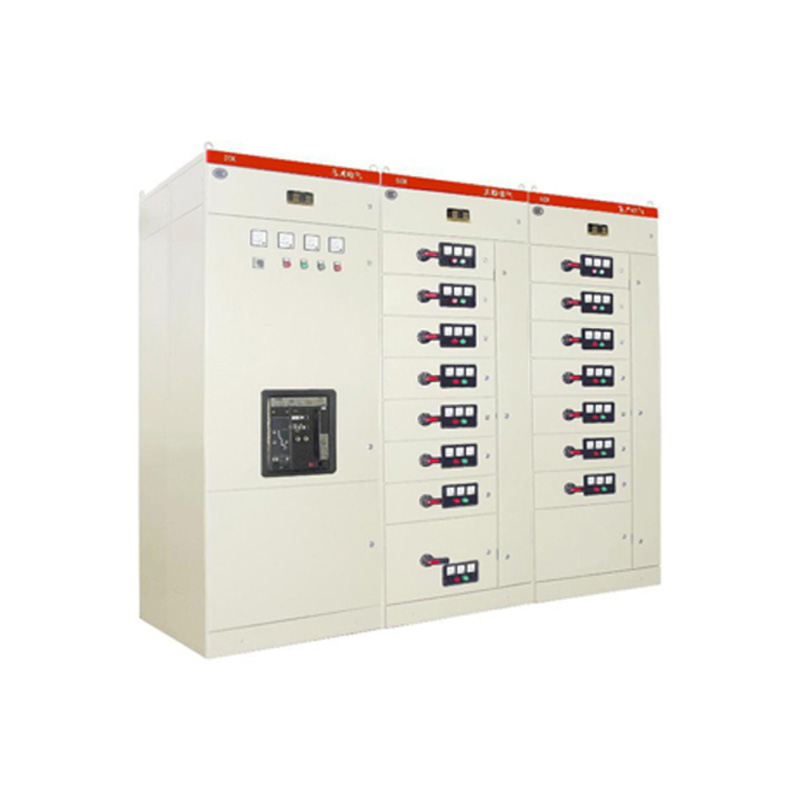

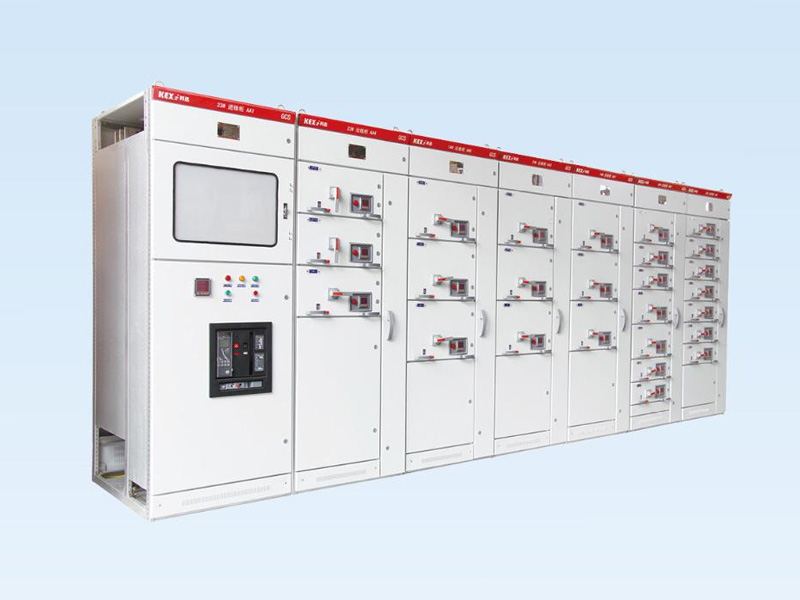

GCKGCKJM出式開關柜廣泛應用于發電廠，變電所，廠 礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC, 作為交流50-60HZ,額定工作電壓為660V及以下，額定電流為 4000AS以下的發、供電系統中配電、電動機集中控制，無功 補償使用的低壓成套配電裝置。

產品符合標準

IEC-439《低壓成套開關設備和控制設備》

IEC-439-2《工廠組裝的低壓開關設備和控制設備裝置對母 線干擾系統的補充要求》

GB7251《低壓成套開關設備》

GB4942.2《低壓電器外殼防護等級》

DL/T 5136《火力發電廠、變電所二次接線設計技術規程》

GB4208-1993《外殼防護等級的分類》

GB4768《防霉包裝技術要求》

GB7947-87《絕緣導體和裸導體的顔色標志》

GB50150-91《電氣裝置安裝工程電氣設備交換試驗標準》

產品結構

結構緊湊，在較小的空間內可容納較多的功能單 元，節省用戶投資。
1.結構通用性強。柜體采用CW(E=25mm)模數化 結構拼裝而成，組裝靈活.
2.各種大小抽出式單元可以任意組合，以滿足系 統的設計要求.
3.垂直母線及出線有良好的絕緣防護,從而保證 了柜后維修安全可靠。
4.設計獨特的機械鎖定機構，具有明顯的運行 試驗、抽出位置標志，操作安全可靠。
5.抽屜推進機構采用軸承滾動,抽屜操作靈活方 便，相同規格抽屜互換性強。
6.設計方案組合性弼，可自由地組合抽屜式方案 和固定分隔式方案,滿足各種場合需要。

主要參數

1.額定工作電壓(Ue) V 400、690
2.額定絕緣電壓(Ui) V 690
3.額定工作頻率Hz 50(60)
4.水平母線最大工作電流A 4000
5.垂直母線最大工作電流A 1500
6.水平電流敬值(l^/lBKKA) IcwKA80/176
7.垂直母朝定短時i艘電流有效值(1 S)Md(KA)KA60/130
8.水平母線額定峰值耐受電流Icf KA
